康佳LC42DS60D圖像故障維修實例

2012/8/25 10:41:11  出處：本站原創   人氣：87次    字號：小  中  大

機型：康佳LC42DS60D

故障現象：垂直方向有3幀圖像疊加，頂部或底部有時圖象卷邊。彩色、伴音、各項操作功能均正常。AV、VGA等信號源播放時，依然。

分析與檢修過程：伴音、彩色、各項操作功能均正常，說明高頻頭及中放電路、信號輸入切換電子開關電路、主芯片的MCU均正常。

依據故障現象，分析認為：故障部位可能存在于【視頻信號與格式變換電路】。對該局部電路展開查測：測查5V供電正常，3.3V正常，VM2.5V正常。說明主要DC-DC變換供電電路正常。依次測查DDR（N302）的1,3、9、15、18、33、55、61供電，發現在2.1-2.3之間呈不穩定變化。

順此線索向前測查，查到：【2.5V forDDRAM】復合濾波支路，這是DDR的2.5V供電【濾波】分配支路。由L810/C845/C 846/C870，組成一級【LC】復合濾波電路，以提高DDR的抗干擾能力。測查各貼片電容，在路阻值基本正常。測查L810輸入端2.5V正常，說明N805正常。測查L801兩端，有0.2—0.3V的壓降。顯然不正常，斷電測查L801兩端，約有4—11歐變化的不穩定阻值。從VCD廢板上拆下一只100mmH左右色環電感，加長引腳，用絕緣管整個套起來，焊入原電路。上電試機，故障解除。

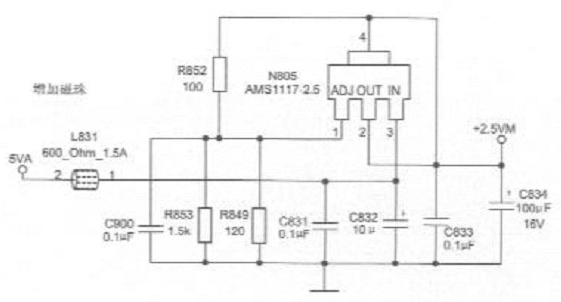

相關電路圖如下：
