CityEngine制作玻璃材質反光效果

2012/12/27 8:57:49  出處：本站原創   人氣：213次    字號：小  中  大

當我們走在城市的大街上，經常會看到很多棟寫字樓，其外墻大多都是玻璃材質的，使得建筑更有質感。在本文中，我們利用CityEngine實現玻璃材質反光效果。首先，需要確定做什么樣的效果？一是玻璃效果（即透明），二是反光。

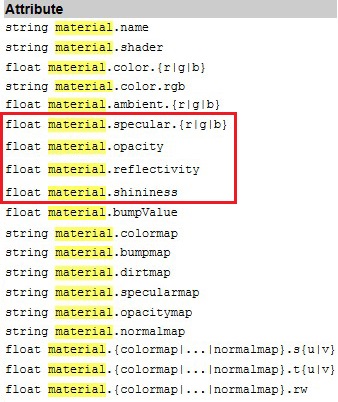

在CityEngine中提供了“Material”設置，即材質。其屬性包括如下，本文用到了紅框內的屬性。

編寫規則如下：

version "2012.1"

#屬性參數定義

attr Floor=10

attr Floor_Height=3

attr Groundfloor_Height=4

attr HighBuilding_Color="#6892d7"

#變量定義

Building_Height=Floor*Floor_Height

const Tile_Width=1.8

const FloorTop_Hight=0.1

const Frame_Width=0.08

@StartRule

#生成建筑結構

Lot-->

    extrude(Building_Height)

    HighBuilding

#切分出第一層和上面樓層

HighBuilding-->

    split(y){Groundfloor_Height:FloorVolume|{~Floor_Height:FloorVolume}*}

#拆分出每個樓層的地面和側面

FloorVolume-->

    comp(f) {top : offset(-0.1, inside) FloorTop|side:FloorSides}

#樓層地面填充顏色

FloorTop -->  color(0.5,0.5,0.5)

#側面生成玻璃窗戶

FloorSides -->

    split(x) {~Tile_Width : FloorTile }*

FloorTile -->

    offset(-Frame_Width/2)

    comp(f) {border : color(0.2,0.2,0.2) Frame. | inside : Glass}

#制作玻璃反光效果

Glass -->

    color(HighBuilding_Color)

    set(material.opacity, 0.4)

    #鏡面反射

    set(material.specular.r,0.6)

    set(material.specular.g,0.6)

    set(material.specular.b,0.6)

    set(material.shininess,50)

    #反射率

    set(material.reflectivity, 0.2)

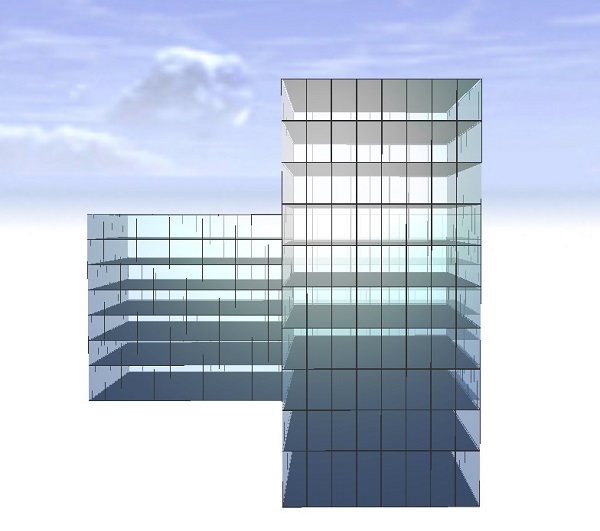

生成效果圖：
