本節內容小編為大家精選帶來的是pdf格式AR9331模塊規格書下載,有需要的朋友可以下載下來進行查閱哦!

溫馨提示:

本文檔為PDF格式文檔,因此需確保在閱讀之前你已經安裝了PDF閱讀器,如果尚未安裝閱讀器,建議下載福昕PDF閱讀器或其他PDF閱讀器進行安裝后閱讀。

AR9331模塊規格書下載內容簡介

……

Pin Description

Pin No.  Name  Description

1  GND  GROUND

2  ANTENNA  Customer can select connection point, top or side

3  GND  GROUND

4  SPI_MOSI  SPI serial interface

5  SPI_CLK  SPI serial interface

6  SPI_MISO  SPI serial interface

7  RESET_CONFIG  resets the firmware to its default configuration when pushed

8  LED6  WLAN LED

9  LED5  LAN_PORT3_LED

10  LED4  LAN_PORT2_LED

11  LED3  LAN_PORT1_LED

12  GPIO_22  KEY_INPUT

13  GPIO_23  KEY_INPUT

14  LED2  LAN_PORT0_LED

15  LED0  Wireless LED

16  UART_RX (SPI_CS1)  Serial data in

17  UART_TX (SPI_CS2)  Serial data out

18  GND  GROUND

19  GND  GROUND

20  WAN_PORT_RX+  Ethernet port

21  WAN_PORT_RX-  Ethernet port

22  WAN_PORT_TX+  Ethernet port

23  WAN_PORT_TX-  Ethernet port

24  LAN_PORT3_TX+  Ethernet port

25  LAN_PORT3_TX-  Ethernet port

26  LAN_PORT3_RX+  Ethernet port

27  LAN_PORT3_RX-  Ethernet port

28  LAN_PORT2_RX+  Ethernet port

29  LAN_PORT2_RX-  Ethernet port

30  LAN_PORT2_TX+  Ethernet port

31  LAN_PORT2_TX-  Ethernet port

32  LAN_PORT1_TX+  Ethernet port

33  LAN_PORT1_TX-  Ethernet port

34  LAN_PORT1_RX+  Ethernet port

35  LAN_PORT1_RX-  Ethernet port

36  GND  GROUND

37  VDD_3.3V  3.3V input 1000mA

38  VDD_3.3V  3.3V input 1000mA

……

更多pdf文檔資料下載,敬請關注東坡下載站!

PC官方
安卓官方手機版
IOS官方手機版

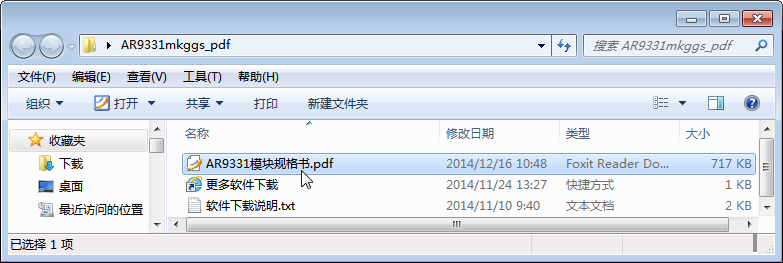

AR9331模塊規格書下載截圖
