這是一份pdf格式清晰電子版且無水印的94D401-3爆炸和火災危險環境電氣線和電氣設備安裝圖集（以下簡稱為94d4013圖集），該圖集適用于爆炸和火災危險環境下電氣線路和電氣設備安裝及管線敷設。本節內容小編為大家整理帶來的這份94d4013圖集由58頁組成，圖集內容完全免費，歡迎有需要的朋友前來下載查閱！
94d4013圖集目錄

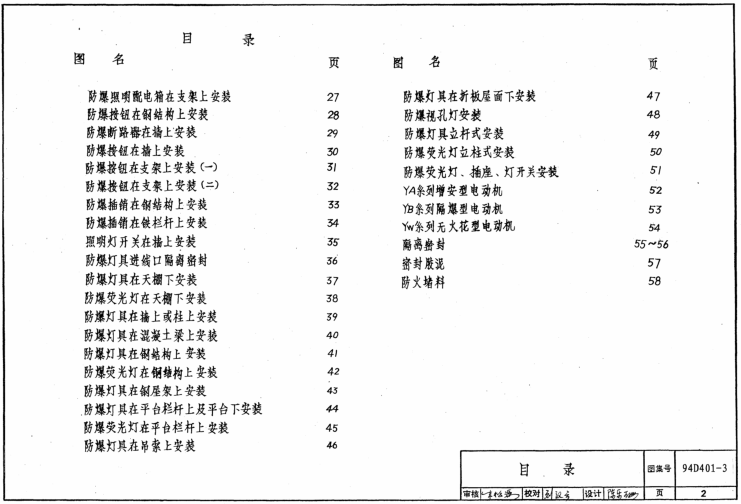

目錄 1
爆炸及火災危險環境的電氣線路說明 3
爆炸危險環境鋼管配線隔離密封位置示意圖 6
隔離密封件位置示意圖 7
防爆電氣設備安裝示意圖 8
電纜穿墻、穿樓板的密封 9

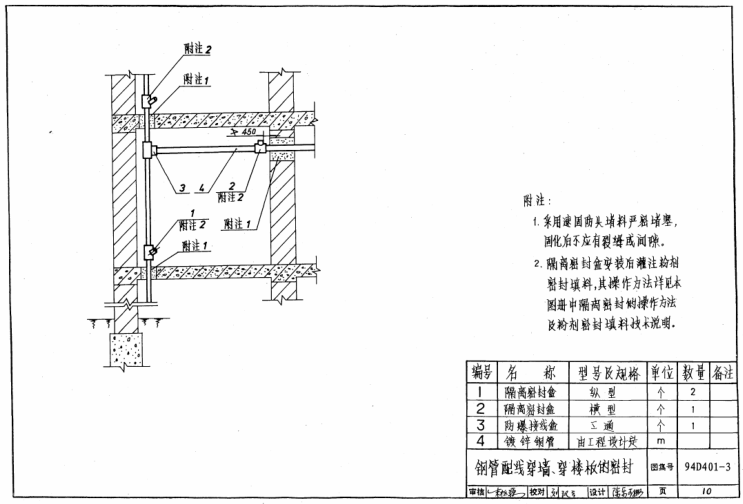

鋼管配線穿墻、穿樓板的密封 10
電纜溝的穿墻密封 11
電纜引出口密封及耐火槽盒 12
電纜支架、耐火隔板安裝 13
電纜橋架或托盤穿墻處的隔墻密封 14
電纜穿墻及樓板的封堵 15
自地坪內引至電動機配線 16
自電纜橋架引下至電動機配線 17
自電纜橋架引至電動機鋼管保護 18
自管架上電纜橋架引至電動機配線 19
自樓板下電纜橋架引至電動機配線 20
防爆電動機進線用零部件 21
防爆照明配電箱安裝 22
防爆照明配電箱隔離密封 23
防爆電器進線裝置的隔離密封 24

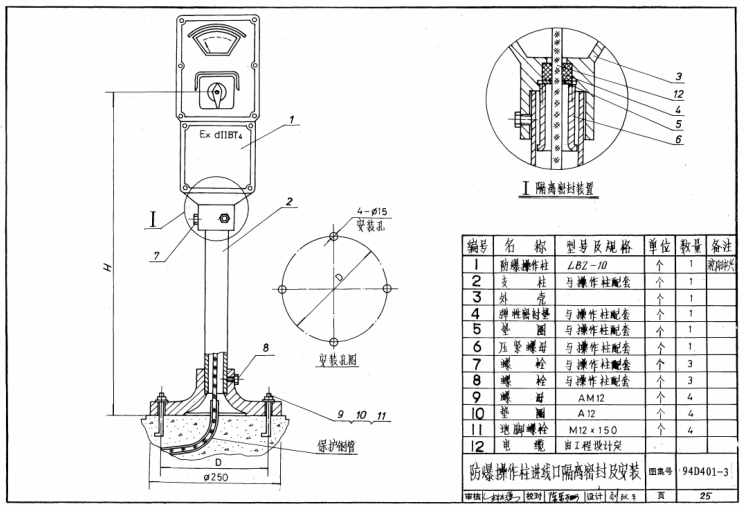

防爆操作柱進線口隔離密封及安裝 25
防爆照明配電箱在墻上安裝 26
防爆照明配電箱在支架上安裝 27
防爆按鈕在鋼結構上安裝 28
防爆斷路器在墻上安裝 29
防爆按鈕在墻上安裝 30
防爆按鈕在支架上安裝(一) 31
防爆按鈕在支架上安裝(二) 32
防爆插銷在鋼結構上安裝 33
防爆插銷在鐵欄桿上安裝 34
照明燈開關在墻上安裝 35
防爆燈具進線口隔離密封 36
防爆燈具在天棚下安裝 37
防爆熒光燈在天棚下安裝 38
防爆燈具在墻上或柱上安裝 39
防爆燈具在混凝土梁上安裝 40
防爆燈具在鋼結構上安裝 41
防爆熒光燈在鋼結構上安裝 42
防爆燈具在鋼屋架上安裝 43
防爆燈具在平臺欄桿上及平臺下安裝 44
防爆熒光燈在平臺欄桿上安裝 45
防爆燈具在吊索上安裝 46
防爆燈具在折板屋面下安裝 47
防爆視孔燈安裝 48
防爆燈具立桿式安裝 49

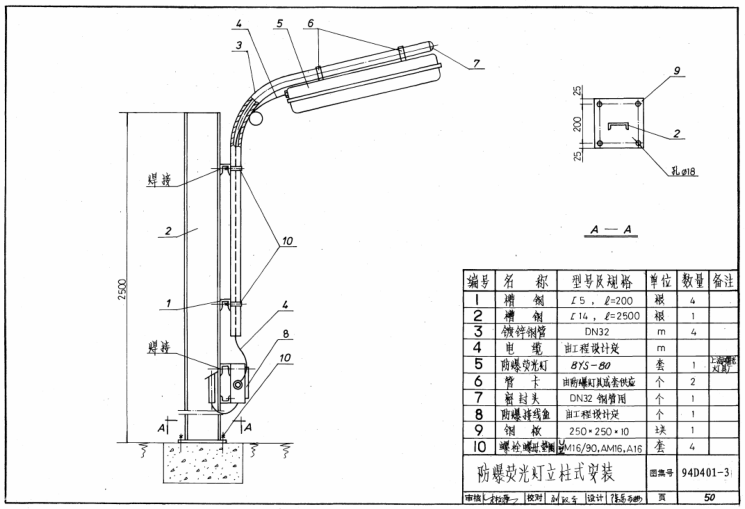

防爆熒光燈立柱式安裝 50
防爆熒光燈、插座、燈開關安裝 51
YA系列增安型電動機 52
YB系列隔爆型電動機 53
YW系列無火花型電動機 54
隔離密封 55
密封膠泥 57

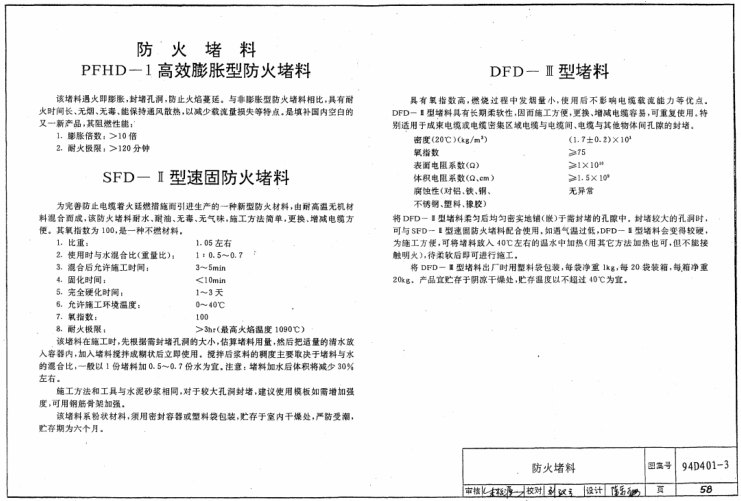

防火堵料 58
