14K118空調通風管道的加固圖集，通常被簡稱為14k118圖集。這是一份適用于邊長b≤4000mm或直徑D≤2000mm金屬風管的加固與邊長b（或直徑D）≤2000mm非金屬風管的加固參考圖集。在本節內容中東坡小編為大家推薦帶來的是一份pdf格式清晰電子版且無水印的14k118圖集，以下有關于該圖集的詳細介紹，希望對大家有所幫助！
14k118圖集目錄
目錄1
總說明3
1 金屬風管加固
矩形風管外加固形式7
矩形風管外加固參數選用表8
矩形風管外加固示意圖10
矩形風管角鋼橫向外加固構造19
矩形風管角鋼縱向外加固構造20
矩形風管角鋼加固框構造21
矩形風管角鋼橫、縱向連接構造22
矩形風管折角加固構造24
矩形風管Z形加固構造25
矩形風管槽形加固1構造26
矩形風管槽形加固2構造27
630≤b≤800風管角鋼加固布置圖28
800＜b≤1000風管角鋼加固布置圖29
1000＜b≤1250風管角鋼加固布置圖30
1250＜b≤1600風管角鋼加固布置圖31
1600＜b≤2000風管角鋼加固布置圖32
2000＜b≤2500風管角鋼加固布置圖33
2500＜b≤3000風管角鋼加固布置圖35
3000＜b≤3500風管角鋼加固布置圖37
3500＜b≤4000風管角鋼加固布置圖39
矩形彎頭外加固參數選用表、示意圖41
1000≤b≤1250矩形彎頭角鋼加固布置圖42
1250＜b≤2000矩形彎頭角鋼加固布置圖43
2000＜b≤2500矩形彎頭角鋼加固布置圖44
2500＜b≤3000矩形彎頭角鋼加固布置圖45
3000＜b≤3500矩形彎頭角鋼加固布置圖46
3500＜b≤4000矩形彎頭角鋼加固布置圖41
矩形風管內支撐加固形式48
矩形風管內支撐加固參數選用表49
矩形風管內支撐加固點布置圖50
矩形風管連接端加固布置圖53
矩形風管扁鋼內支撐加固構造54
矩形風管螺桿內支撐加固構造55
矩形風管套管內支撐加固構造56
矩形風管內支撐加固墊圈51
圓形風管加固布置圖58
2 非金屬風管加固
復合材料風管加固形式59
復合材料風管加固參數選用表60
復合材料風管內支撐加固點布置圖62
復合材料風管組合加固布置圖67
復合材料風管扁鋼內支撐加固構造69
復合材料風管螺桿內支撐加固構造70
復合材料風管套管內支撐加固構造71
復合材料風管組合加固構造72
硬聚氯乙烯圓形風管加固布置圖75
硬聚氯乙烯矩形風管加固布置圖76
14k118圖集內容簡介
14K118《空調通風管道的加固》為新編圖集。
關于金屬風管的加固，本圖集提供了角鋼加固、折角加固、Z形加固、槽形加固1、槽形加固2五種外加固形式與扁鋼內支撐加固、螺桿內支撐加固、套管內支撐加固三種管內支撐加固形式。重點編制了角鋼加固內容。包括圓形風管和矩形彎頭的加固方法。
非金屬風管加固，本圖集提供了各種復合材料風管內支撐加固與組合加固措施與硬聚氯乙烯材料風管加固措施。
本圖集為新編圖集，是以通風與空調施工質量驗收規范為依據，專門針對空調通風管道加固的系統性工具圖集， 圖集內容為空調通風專業常用的金屬風管、非金屬風管的加固方法及措施，針對不同工作壓力、不同規格的風管，本圖集直接給出了加固方案、加固件規格、加固間距，十分便于施工安裝單位根據工程現場實際情況，確定加固方案，進行風管的加固施工。

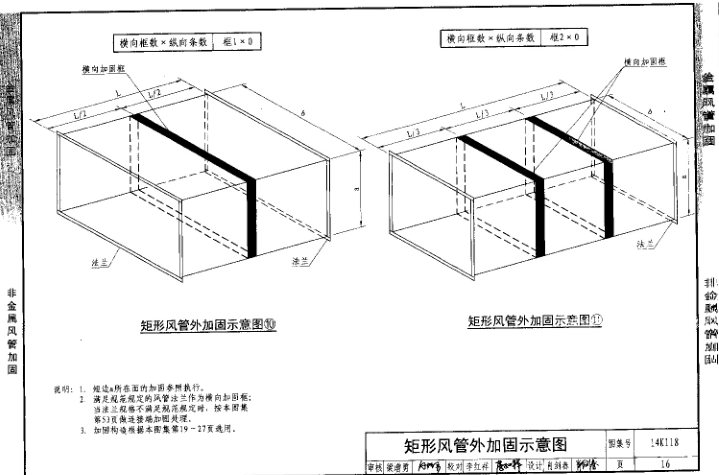

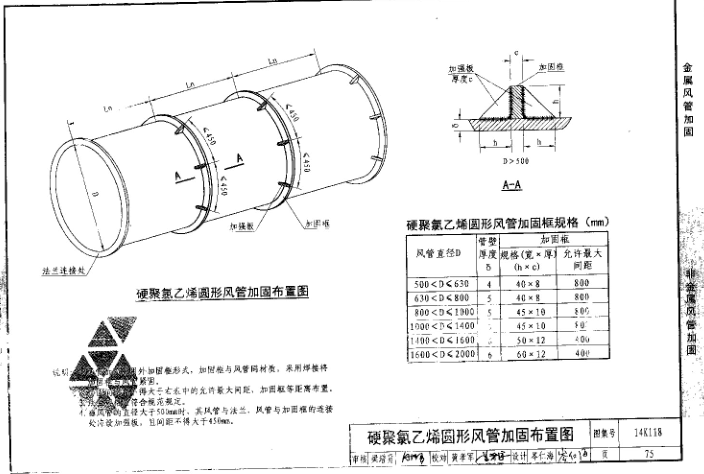

14k118圖集樣張
