08SG333/08SJ110-2預制混凝土外墻掛板圖集，可以簡稱其為08sg333圖集或是08sj1102，為國家建筑標準設計圖集之一，該圖集包括建筑專業和結構專業兩個部分，在本節內容中小編為大家整理帶來的是一份pdf格式高清掃描版08SG333/08SJ110-2預制混凝土外墻掛板圖集，圖集共由65頁組成，圖集內容完全免費，有需要的朋友快來下載吧！
08sg333/08sj1102圖集內容簡介
本圖集包括建筑專業和結構專業兩部分，其中建筑方面提供了外墻掛板熱工性能指標、保溫做法、防水做法、建筑墻身剖面詳圖等內容，直接提供設計人員選用；結構方面提供了構件及連接的設計原則、結構連接構造、連接件和預埋件構造、典型板配筋示意等內容，設計人員可選用合適的連接構造形式并經過計算完成墻板、預埋件、連接件的設計。
08SJ110-2 08SG333《預制混凝土外墻掛板》國家建筑標準設計圖集中外墻掛板集外墻裝飾面（可為面磚、石材、涂料、裝飾混凝土等形式）、保溫于一體，工廠生產一次成型，省去了建筑外裝修的環節。按功能定位可分為圍護板系統和裝飾板系統，其中圍護板系統按建筑立面特征又劃分為整間板體系，橫條板體系、豎條板體系。適用于抗震設防烈度8度及以下地區、100m以下高度民用建筑及一般工業建筑，二a類環境類別的外墻工程。
08sg333/08sj1102圖集目錄
目錄1

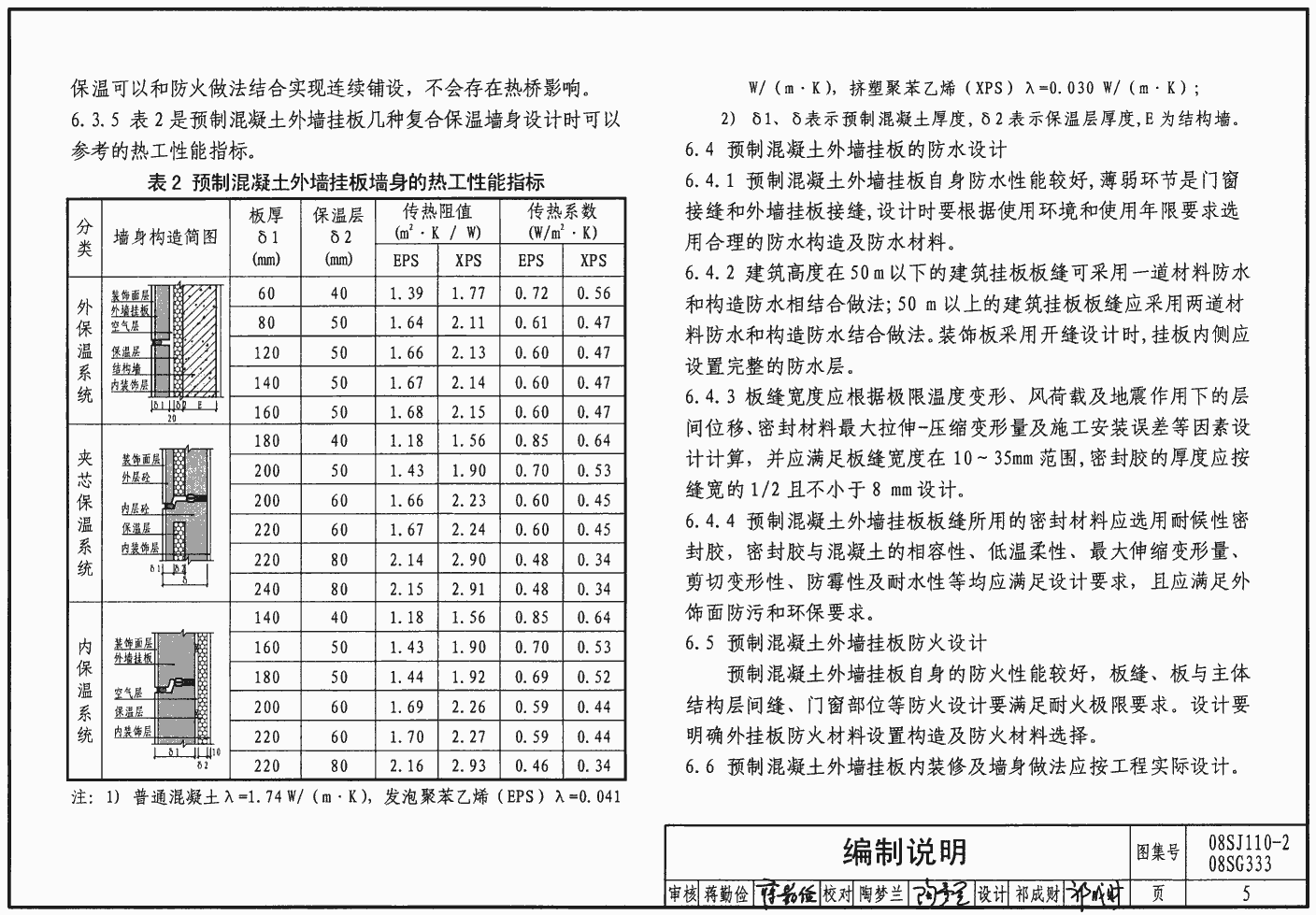

編制說明2
建筑部分

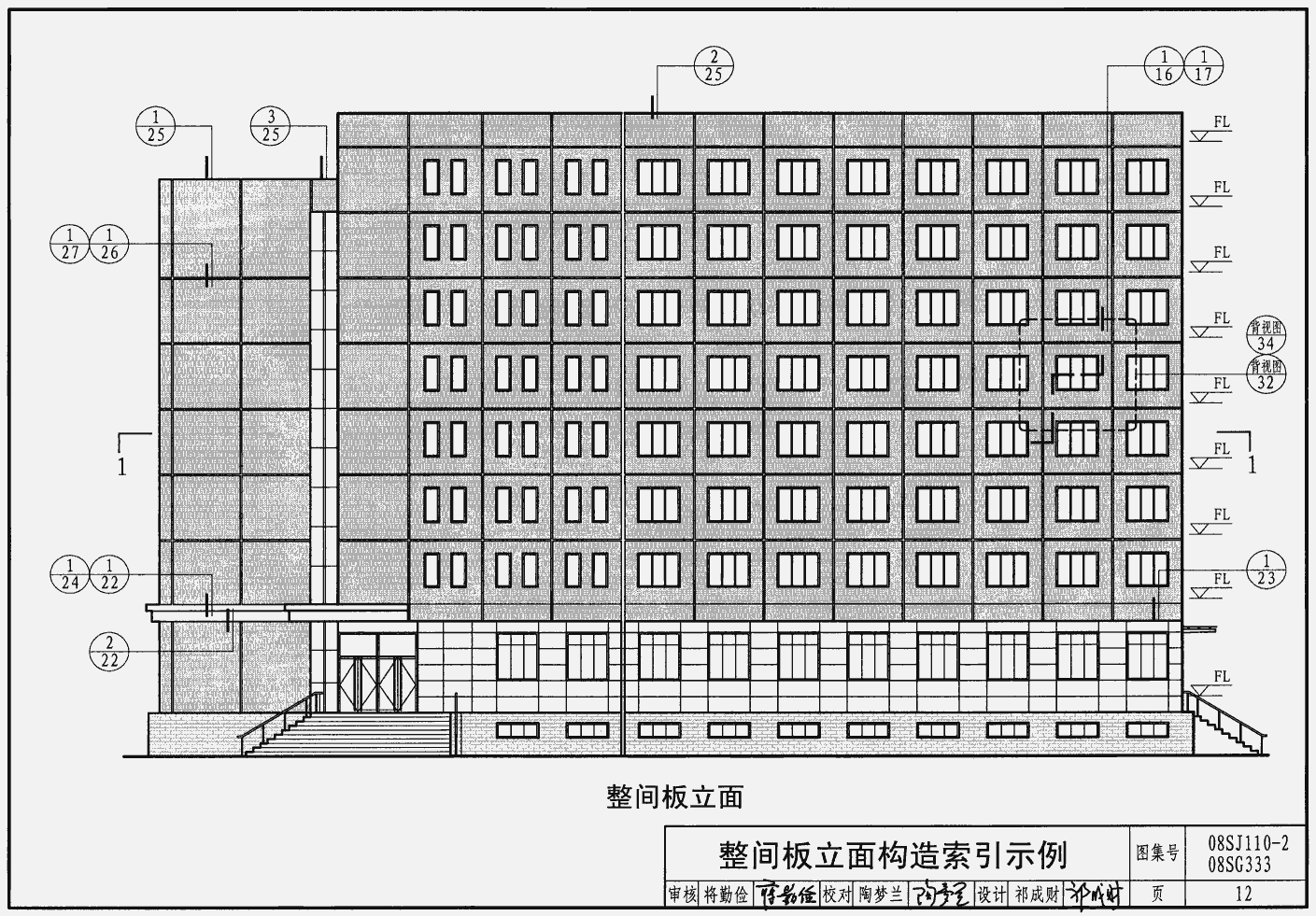

整間板立面構造索引示例12
整間板平面構造索引示例13
橫條板、豎條板立面構造索引示例14
裝飾板立面構造索引示例15
整間板墻身構造詳圖16
橫條板墻身構造詳圖18
豎條板墻身構造詳圖19
裝飾板墻身構造詳圖20
外墻掛板特殊部位處構造詳圖22
外墻掛板接縫育面構造詳圖26
結構部分

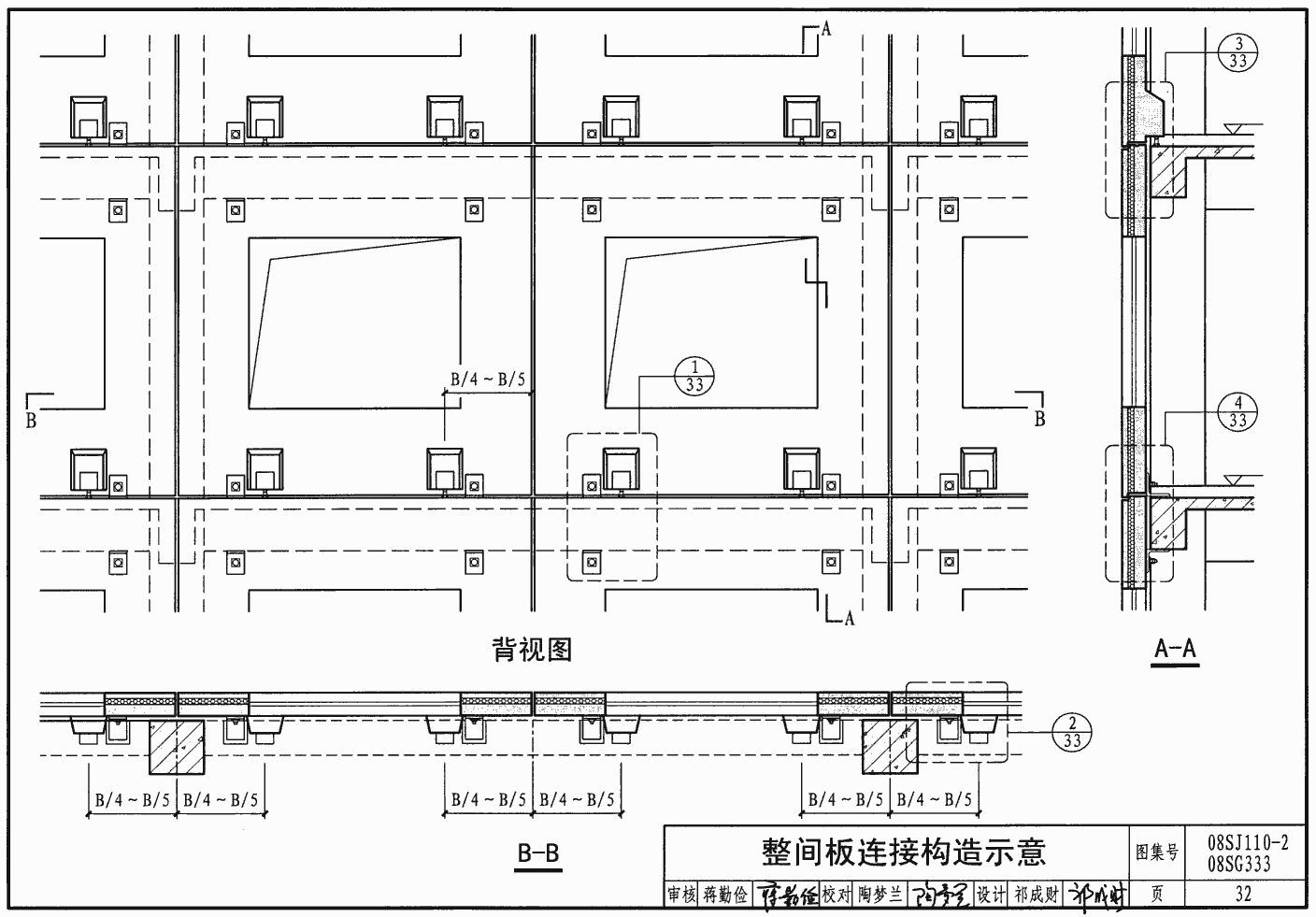

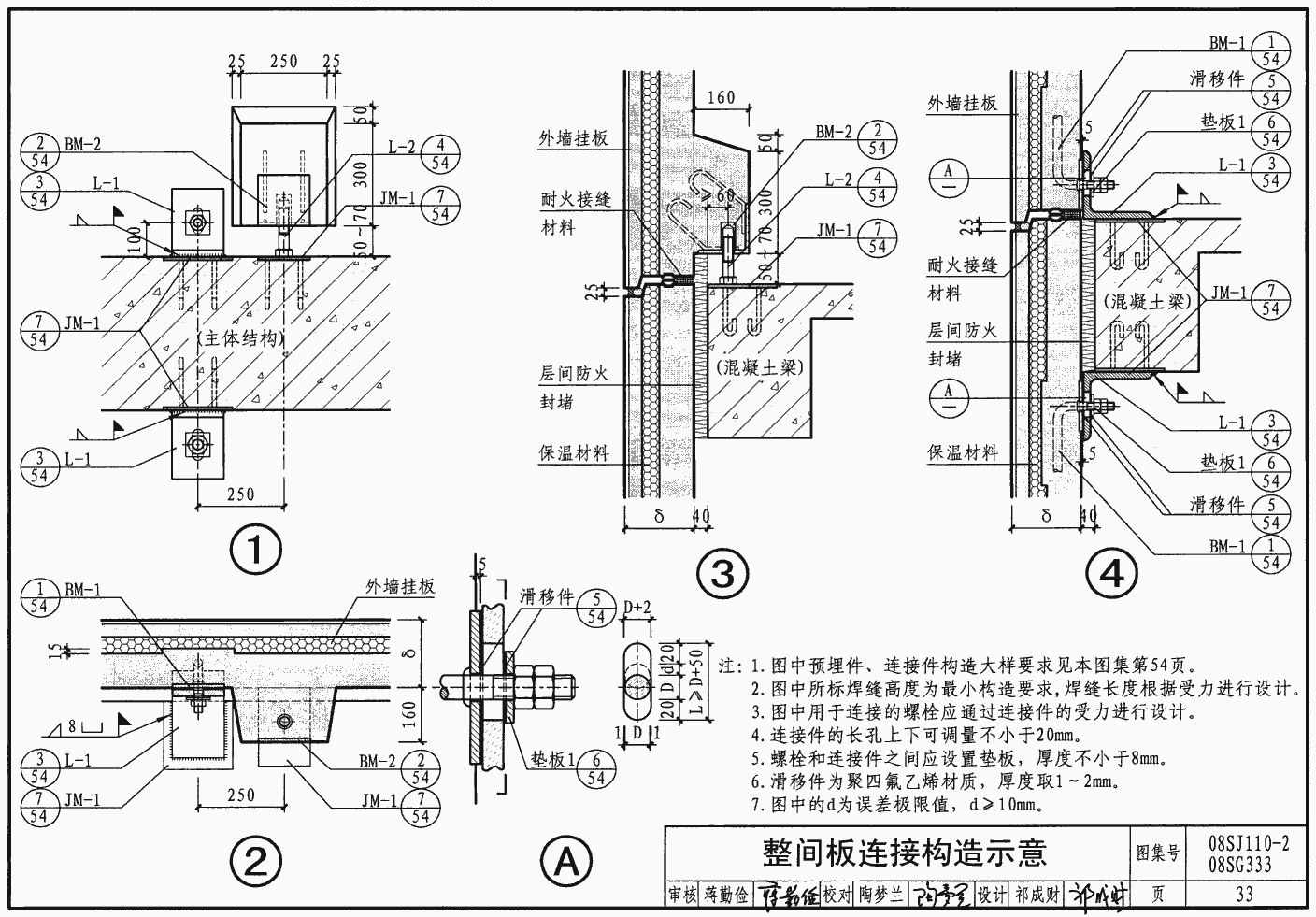

整間板連接構造示意32
橫條板連接構造示意36
豎條板連接構造示意38
裝飾板連接構造示意40

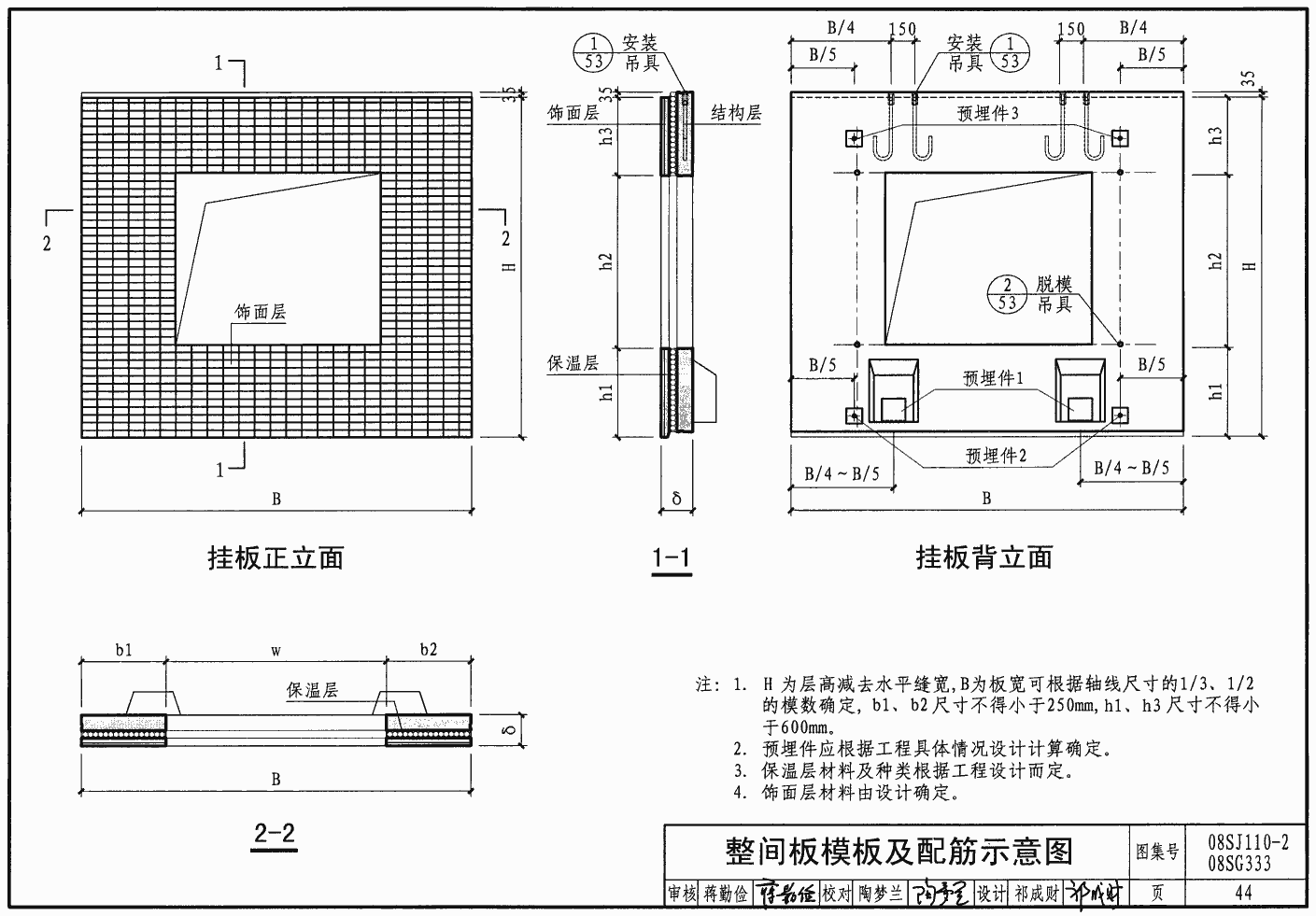

整間板模板及配筋示意圖44
橫條板模板及配筋示意圖48
豎條板模板及配筋示意圖50
裝飾板模板及配筋示意圖52
主要預埋件、連接件一覽表54
附錄部分
外墻掛板制作和施工工藝56
外墻掛板構件實例57
外墻掛板工程案例58
相關技術資料59
08sg333/08sj1102圖集樣張
