國家標準圖集之05G514-3 12m實腹式鋼吊車梁圖集全稱為05G514-3 12m實腹式鋼吊車梁中級工作制（A4～A5） Q345鋼——簡稱為05g5143圖集，本節內容東坡小編為大家整理帶來的是一份pdf免費完整清晰掃描版05g514-3圖集，圖集由43頁組成，內容完全免費，如果你需要這份圖集的話，那就趕緊點擊本文相應的下載地址來進行下載吧！
05g514-3圖集簡介
12m實腹式鋼吊車梁 中級工作制(A4~5) Q235、345鋼(2005年合訂本)(G514-2~3)一書由中國建筑標準設計研究院于2006-03-01出版。
本圖集適用于《12m實腹式鋼吊車梁》05G514-1～4選用于正常使用環境下輕、中、重級工作制12m跨單層工業廠房。
該套圖集按照《鋼結構設計規范》GB50017-2003的有關規定，對吊車梁的選材、撓度和截面等內容進行了修編，并確定了吊車梁的安全等級。
本圖集特點:1.凡涉及到與《鋼結構設計規范》GB50017-2003不符之處，均進行了修編。2.為方便設計人選用，補充了一部分構造節點詳圖，比原版更完善。
05g514-3圖集目錄
目錄1
總說明2
吊車梁系統構件布置及其編號示意圖11
安裝節點圖（一）12
安裝節點圖（二）13

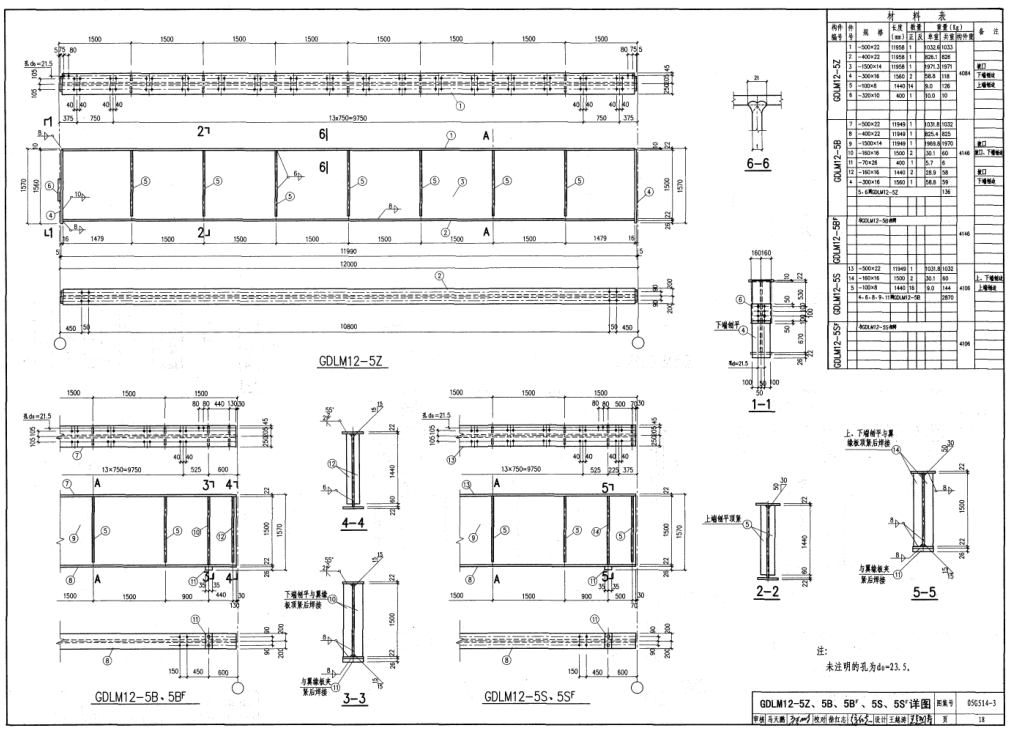

GDLM12-1Z、1B、1BF、1S、1SF詳圖14
GDLM12-2Z、2B、2BF、2S、2SF詳圖15
GDLM12-3Z、3B、3BF、3S、3SF詳圖16
GDLM12-4Z、4B、4BF、4S、4SF詳圖17
GDLM12-5Z、5B、5BF、5S、5SF詳圖18
GDLM12-6Z、6B、6BF、6S、6SF詳圖19
GDLM12-7Z、7B、7BF、7S、7SF詳圖20
GDLM12-8Z、8B、8BF、8S、8SF詳圖21
GDLM12-9Z、9B、9BF、9S、9SF詳圖22
GDLM12-10Z、10B、10BF、10S、10SF詳圖23
GDLM12-11Z、11B、11BF、11S、11SF詳圖24
GDLM12-12Z、12B、12BF、12S、12SF詳圖25
GDLM12-13Z、13B、13BF、13S、13SF詳圖26
GDLM12-14Z、14B、14BF、14S、14SF詳圖27
GDLM12-15Z、15B、15BF、15S、15SF詳圖28
GDLM12-16Z、16B、16BF、16S、16SF詳圖29
GDLM12-17Z、17B、17BF、17S、17SF詳圖30
GDLM12-18Z、18B、18BF、18S、18SF詳圖31
AL-1Z、AL-1B、AL-1BF、AL-2Z、AL-2B、AL-2BF、AL-3Z、AL-3B、AL-3BF詳圖32
AL-4Z、AL-4B、AL-4BF、AL-5Z、AL-5B、AL-5BF、AL-6Z、AL-6B、AL-6BF詳圖33
CL-1Z、CL-1B、CL-2Z、CL-2B、CL-3Z、CL-3B詳圖34

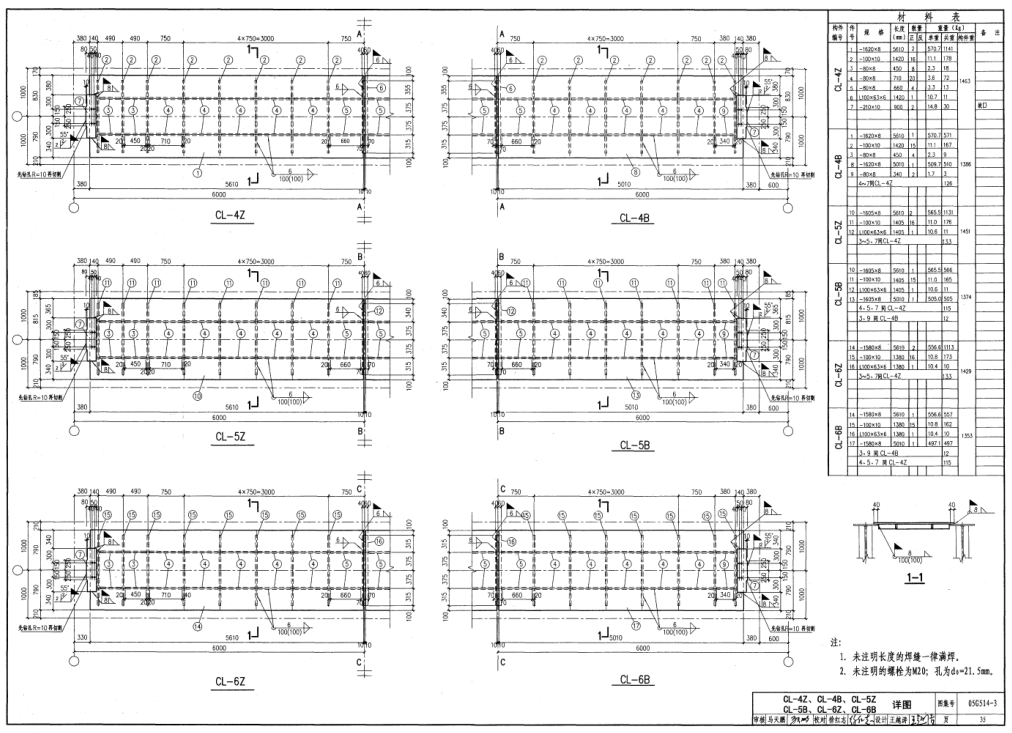

CL-4Z、CL-4B、CL-5Z、CL-5B、CL-6Z、CL-6B詳圖35
CL-7Z、CL-7B、CL-8Z、CL-8B、CL-9Z、CL-9B詳圖36
CL-10Z、CL-10B、CL-11Z、CL-11B、CL-12Z、CL-12B詳圖37
CL-13Z、CL-13B、CL-14Z、CL-14B、CL-15Z、CL-15B詳圖38
CL-16Z、CL-16B、CL-17Z、CL-17B詳圖39
CB-1～10詳圖40
LB-1～8詳圖41

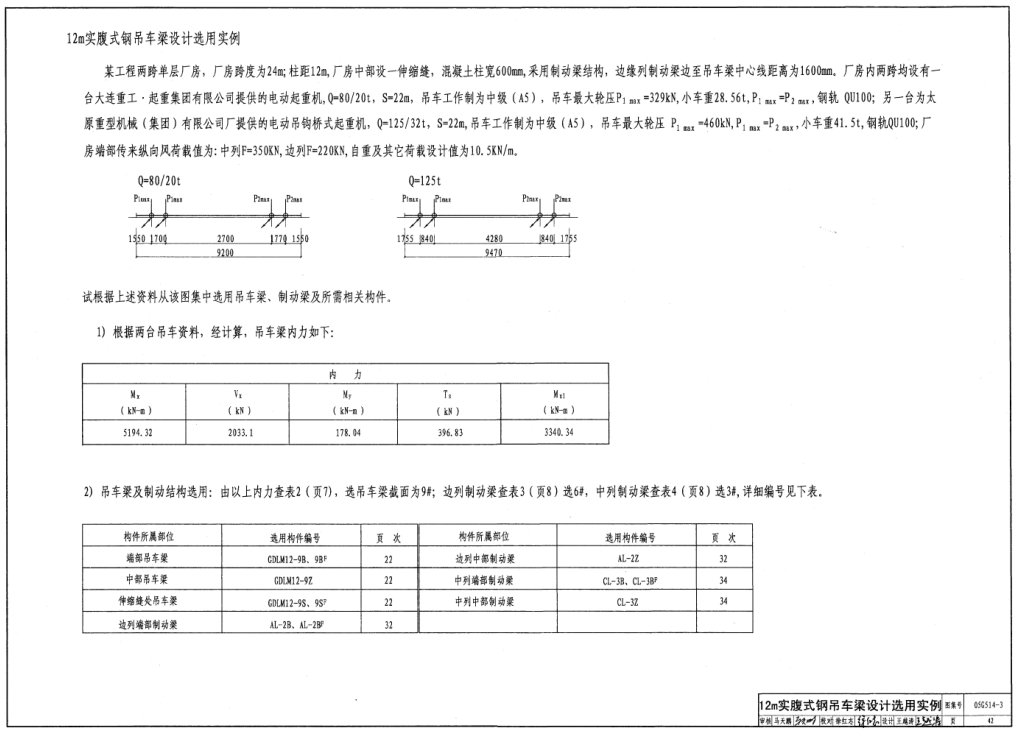

12m實腹式鋼吊車梁設計選用實例42
